WADCP-D声学多普勒流速剖面仪WADCP-D

文特斯WADCP-D声学多普勒流速剖面仪

简介

在河流、渠道的水文测验工作中，流速、流量和流向的测量是很重要的工作，传统的流量测验方法主要有流速仪法、浮标法等，测验手段有人工船测、缆道测量等，这些测验方法原理简单明了、实用性强，但是费工费时，效率低。为适应新时代经济社会发展和防汛工作的需求，及时想各级防汛抗旱部门提供准确的水文信息，特别在大洪水时，需要快速采集河流的洪水流量数据，声学多普勒流量仪测流有不可比拟的优越性。

基本原理

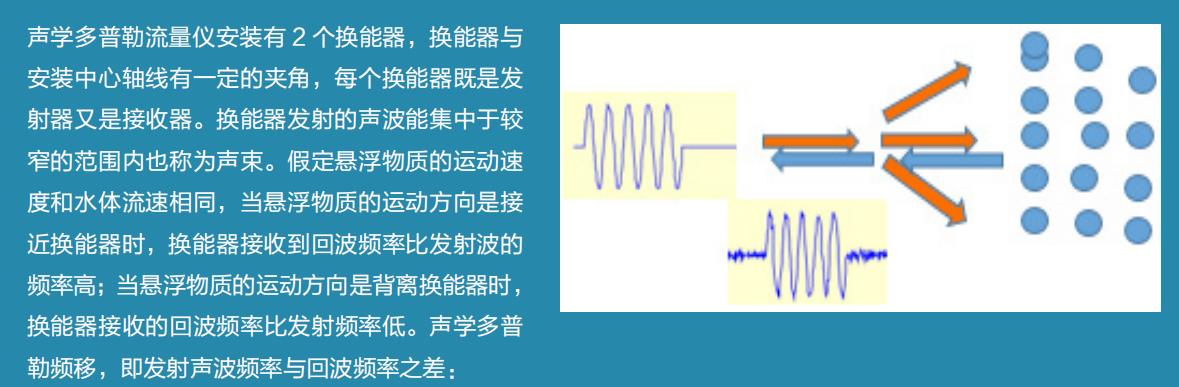

声学多普勒剖面流量计 (ADCP) 是利用声学多普勒效应进行测流的。从设备的换能器发生一定频率的脉冲，当该脉冲碰到水中的发射物体（如悬浮物质）后产生回波信号，该回波信号被声学多普勒流速仪接收。悬浮物质会随水流而漂移，从而产生多普勒效应（即回波信号额频率与发射信号的频率之间产生一个频差），通过测量得到的多普勒频移可得到相应点的流速。

应用范围：

应用于水文、水利、排水、灌区、 海绵城市的渠道、河道流速流 量测量?

用途

WADCP-D1/D2系列成为功能强大的测流系统。采集高质量的水平剖面数据。采用侧式的安装方式，借助于智能声波脉冲功能，即使水流条件发生变化，仍然可以获得高分辨率和高质量的数据。特别适用于：

　　■混凝土渠道

　　■ 天然河流

　　■ 小溪

　　■ 灌溉渠道

　　■ 水电水道

　　■ 排水渠道

　　产品优势：

　　·第二代流速产品，性能更稳定测量更精确；

　　·分层流速测量，更适应宽流域的流速分布；

　　·分层流速流向测量，掌握水体的流动趋势；

　　·Web 云端数据服务；

　　·内置水深测量探头；

　　·流量仪简单易用；

　　·内置温度传感器，自动校准声速；

　　·内置姿态传感器、水位传感器测量；

　　·外形小型及流线型的设计，方便安装。

　　安全使用注意事项

　　设备安装人员必须是经过国家授权的专业技术人员（电工等），安装过程严格遵守说明书、应用规范、法律法规中的各项规定。

　　安装人员阅读理解说明书中各项规定及注意事项。

　　故障无法修复时，设备必须停用，防止误调试。并对已故障的设备进行标识。

　　设备需要安装在防爆等危险区域中使用时，必须遵守证书、国家和当地法规要求。必须遵守防爆手册中列举的安装规范、连接参数和安全指南要求。

　　安装条件

　　■ 仪器安装位置的选择，不能太靠近闸门或水坝；

　　■ 采样区域尽可能大；

　　■ 安装在河岸边或渠壁的基座上、桥墩或其它建筑物侧壁上；

　　■ 安装位置的水层，有较好的代表性，尽可能避开有回流的地方；

　　■ 注意两个声学传感器位于同一水平面上。

　　■ 剖面仪水平安装时：距水底距离：>=300mm，距水面距离：500mm（根据不同的河宽会有变化）
