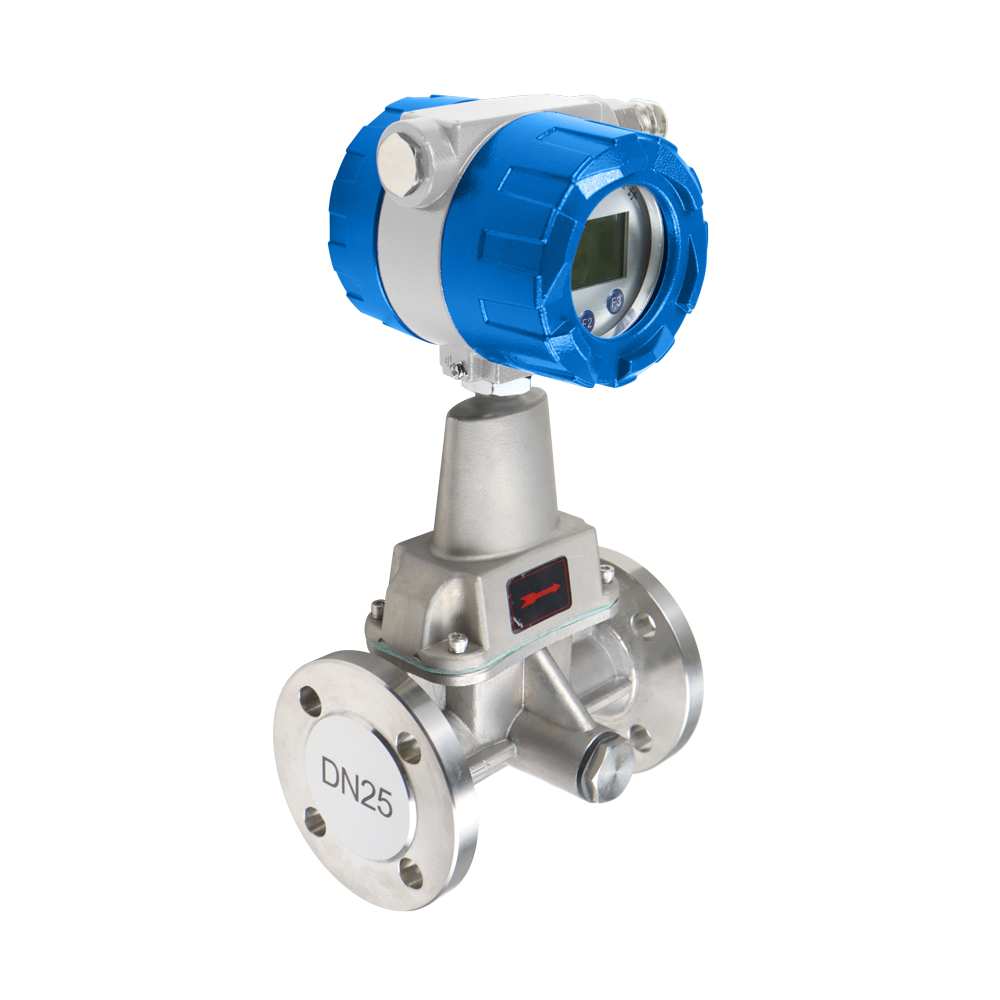

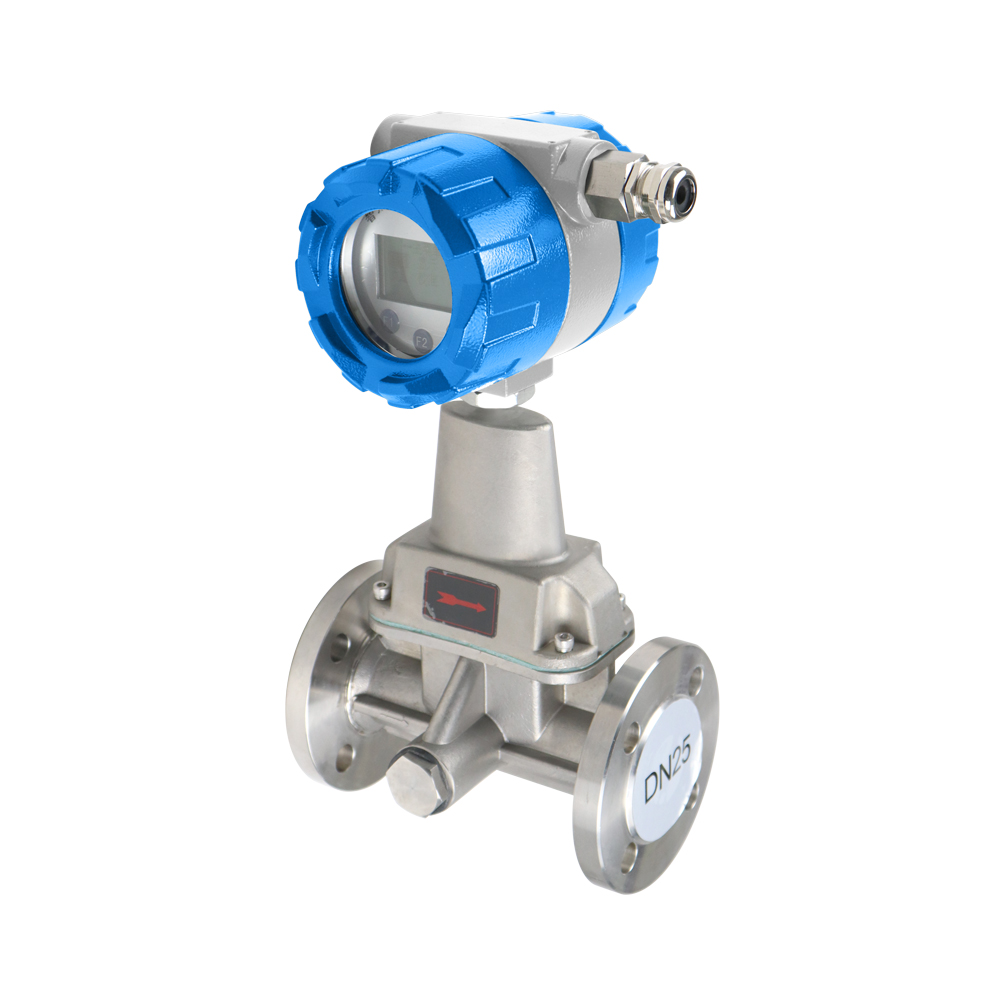

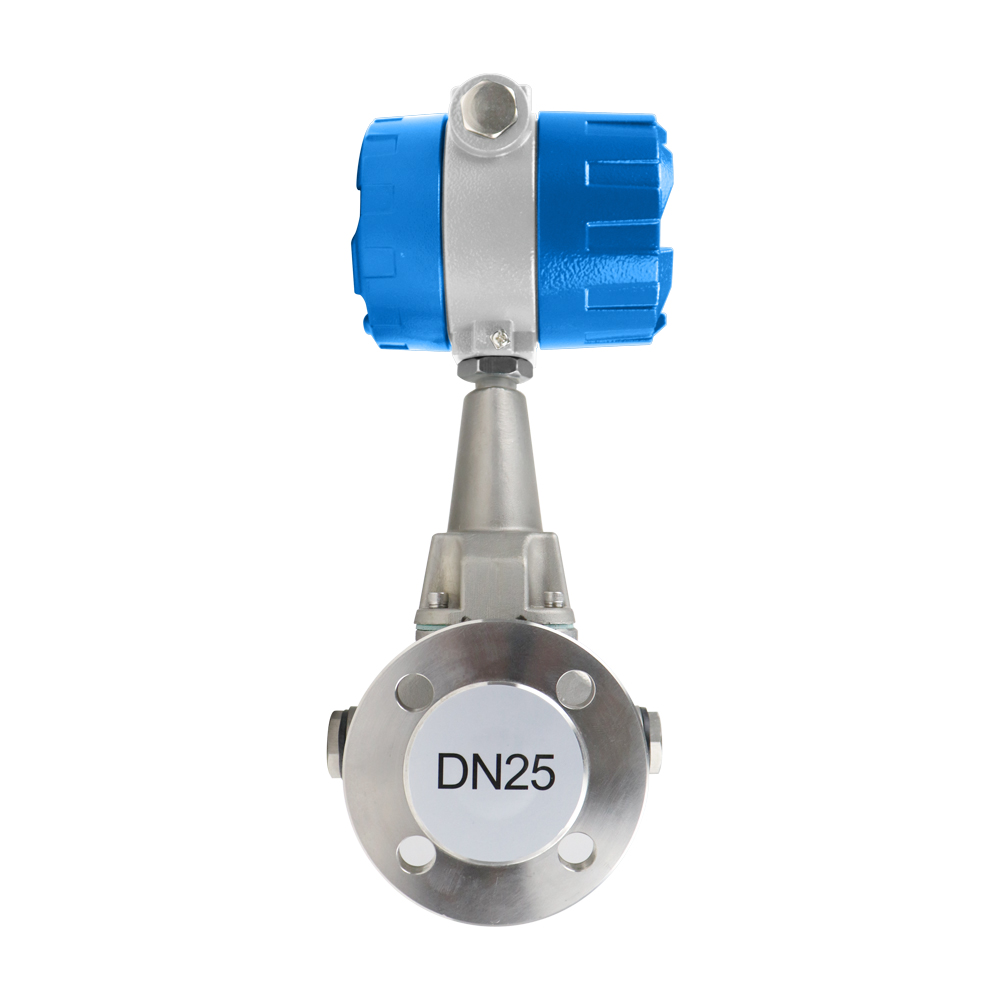

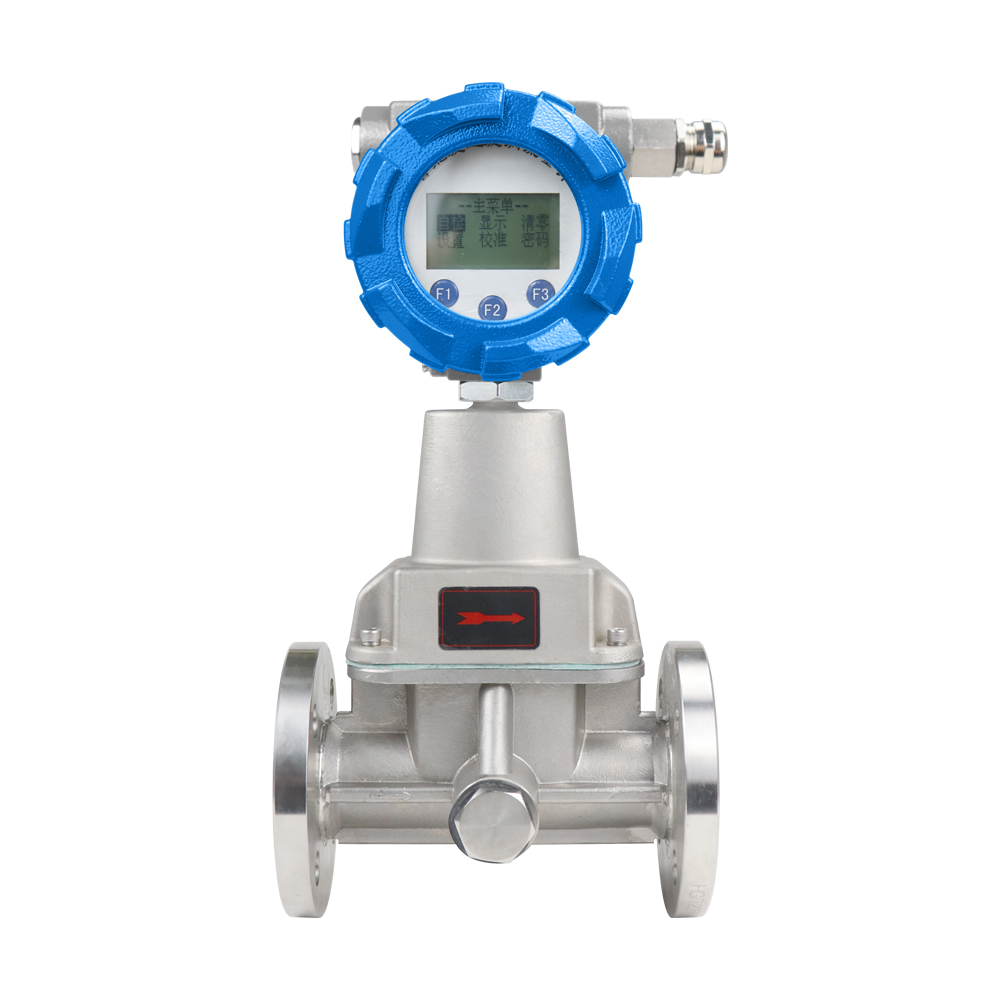

WSM20旋进旋涡流量计WSM20

文特斯WSM20智能旋进旋涡流量计，是我公司通过多年实践和学习国外先进技术开发研制的具有领先水平的新型气体流量仪表。该流量计可集流量、温度、压力检测功能于一体，并能进行温度、压力、压缩因子自动补偿，并且具有较强的抗震动和抗干扰能力，高精度和高重复性,是石油、化工、电力、冶金等行业用于气体计量的理想仪表。

　　产品主要特点

　　l无机械可动部件，不易腐蚀，稳定可靠，寿命长，长期运行无须特殊维护；

　　l采用16位电脑芯片，集成度高，体积小，性能好，整机功能强；

　　l智能型流量计集流量探头、微处理器、压力、温度传感器于一体，采取内置式组合，使结构更加紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正；

　　l采用双探头检测技术及新型传感器处理技术、合理的安装方式，大大地提高信号强度，使传感器能准确地检测出信号，并抑制由管线振动引起的干扰；

　　l采用国内领先的智能抗震技术，有效的抑制了震动和压力波动造成的干扰信号；

　　l采用汉字点阵显示屏，显示位数多，读数直观方便，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量，以及介质压力、温度等参数；

　　l转换器可输出频率脉冲、4～20mA模拟信号，并具有RS-485接口，可直接与微机联网，传输距离可达1.2km；

　　l多物理量参数报警输出，可由用户任选其中之一；

　　l压力、温度信号为传感器输入方式，互换性强；

　　l整机功耗低，可用内电池供电，也可外接电源。

　　主要用途

　　WSM20智能旋进旋涡流量计可广泛应用于石油、化工、电力、冶金、城市供气等行业测量各种气体流量，是目前油田和城市天然气输配计量和贸易计量的首选产品。

　　流量计结构

　　旋进旋涡流量计结构紧凑，主要由壳体、旋涡发生体、传感器（温度、压力、流量）、整流器和积算仪构成。

　　（1）旋涡发生体

　　（2）壳体

　　（3）智能流量积算仪

　　（4）温度传感器

　　（5）压力传感器

　　（6）流量传感器

　　（7）整流器

　　（8）电气接口：M20*1.5

　　工作原理
